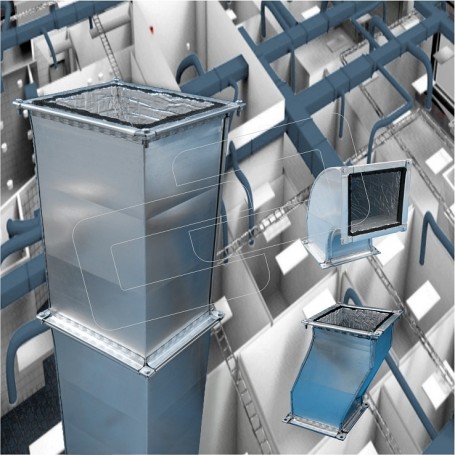

CONDUCTOS RECTANGULARES GALVANIZADOS PARA CLIMATIZACIÓN Y VENTILACIÓN | CONAIRE - PIB INTRAFLEX AL
zoom_out_map
chevron_left chevron_right
ILUSTRACIÓN SISTEMA CONSTRUCTIVO CONDUCTO CONAIRE PIB
zoom_in detalles-tramo-recto-pib

Tabla de espesores recomendados para conductos metálicos sometidos a presión positiva o negativa según norma:

Rangos de selección lado mayor

 EspesorPerfil brida
Lado mayor conducto desde 160 mm hasta 800 mm 0.6 mm 25 mm
Lado mayor conducto desde 801 mm hasta 1250 mm 0.8 mm 25 mm
Lado mayor conducto desde 1251 mm hasta 1800 mm 1 mm 25 mm

*Dimensiones superiores precisan reforzar los conductos, consulte con nuestro departamento técnico.

1045

RED DE CONDUCTOS RECTANGULARES GALVANIZADOS PARA CLIMATIZACIÓN Y VENTILACIÓN | CONAIRE - PIB INTRAFLEX AL

Redes de conductos de geometría rectangular fabricados en chapa galvanizada, incorpora en su cara interior un  aislamiento con manta elastómera de célula cerrada ARMACEL, adhesivada por una cara y acabado en lámina de aluminio en la otra.

Material: Fabricados en acero galvanizado en caliente, calidad DX51D+Z275. Tipo pared simple. Modelo CONAIRE PIB INTRAFLEX AL de espesor 0.6, 0.8 y 1 mm según UNE 1505.

Tipo de unión: El sistema de unión de entre tramos rectos y figuras es por medio de un Perfil Integrado Brida (PIB) el cual incorpora una junta perimetral adhesivada por una cara, que le confiere al sistema  una estanqueidad  al aire CLASE B2.

 Tipo aislamiento: Aislados interiormente con manta elastómera de célula cerrada, con altas prestaciones térmicas, acústicas y mecánicas. De espesores en 9,13,19,25 y 32 mm, el sistema de unión del aislamiento  a la chapa es por medio adhesivo.

■ Certificados y homologaciones: Sistema ensayado en laboratorio homologado para la certificación de la estanqueidad al aire, según norma de ensayo UNE-EN-1366-9, con estanqueidad al aire CLASE B2.

■ Opciones: Incluye parte proporcional estimada en m2 de figuras en un rango desde el 0% al 65%  respecto al total de la obra, certificado de fabricación y certificados de clasificación de la estanqueidad al aire.


* Sistema de medición según NORMA:UNE 100716:2012

* La altura máxima de la sección para conductos premontados es de 600 mm. Otras dimensiones consultar.

* Para valoraciones precisas debe facilitarnos planos definitivos.
