Estanqueidad al aire (Clase: B2) Certificados / Homologaciones
Gracias a que la calidad de las materias primas y el mecanizado CNC en fábrica, así como el ensayo homologado según norma UNE EN 12237, podemos garantizar un grado de estanqueidad CLASE B2,(ATC4) .
NOTA: La altura máxima de la sección para conductos premontados es de 500 mm. otras dimensiones consultar. Espesores desde 0.6, 0.8 y 1 mm
Tabla de espesores recomendados para conductos metálicos sometidos a presión positiva o negativa según norma:
|
Rangos de selección lado mayor | Espesor | Perfil brida |
|---|---|---|
| Lado mayor conducto desde 160 mm hasta 800 mm | 0.6 mm | 25 mm |
| Lado mayor conducto desde 801 mm hasta 1250 mm | 0.8 mm | 25 mm |
| Lado mayor conducto desde 1251 mm hasta 1800 mm | 1 mm | 25 mm |
*Dimensiones superiores precisan reforzar los conductos, consulte con nuestro departamento técnico.
2655

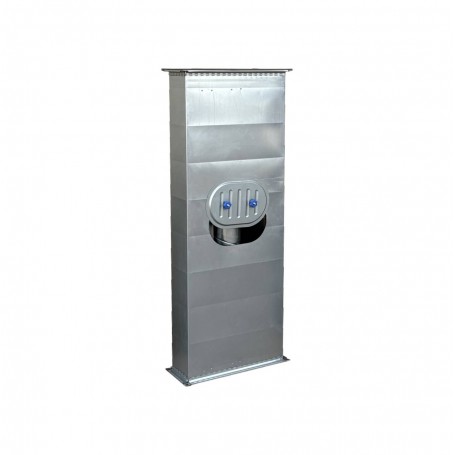

MÓDULO FIJO PIB GRAS CR - EXTRACCIÓN COCINAS | CONAIRE (2655)
Módulo Fijo con tubos interiores antirevoco, con tubos interiores que conectan al shunt y acentúan y canalizan el tiro del flujo para la extracción de humos, olores y vapores grasos en cocinas residenciales. Conformada por una montante vertical colectiva de sección rectangular y perfil reducido, fabricada en acero galvanizado en caliente y espesor 0.6mm. Con sistema de unión entre módulos por tecnología PIB y mecanizado CNC. Es elemento fundamental en este sistema el módulo shunt en el que desemboca cada conducto individual que conecta la red horizontal a la campana de cocina. La boca de conexión del tiro de cada campana con el módulo shunt y unión por simple encaje machiembrada, con junta de goma EPDM que le confiere a esta unión estanqueidad Clase D.
El sistema de unión de los módulos y accesorios en la montante vertical colectiva es por perfil integral brida (tecnología PIB). Sistema certificado por laboratorio homologado con estanqueidad al aire Clase B2.
■ Aplicaciones: Redes de conductos para la extracción de los vapores grasos de las campanas de cocinas en el hábitat residencial.
■ Material: Acero galvanizado con recubrimiento de zinc calidad DX51D+Z275 en espesor 0.6 mm.
■ Longitud: 1370 mm.
■Tipo de unión: Montante vertical PIB(Perfil Integral Brida)estanqueidad CLASE B2.(ATC4)La unión del tiro por tubo interior es por simple encaje a través de unión machihembrada con junta EPDM bilabial con alto grado de resistencia al ozono y a los rayos UV, siendo a la vez insensible a los cambios de temperatura. Garantiza una estanqueidad CLASE D.(ATC2)
Certificados / Homologaciones
