ILUSTRACIÓN SISTEMA CONSTRUCTIVO CONDUCTO CONAIRE PIB
zoom_in detalles-tramo-recto-pib

Tabla de espesores recomendados para conductos metálicos sometidos a presión positiva o negativa según norma:

Rangos de selección lado mayor

 EspesorPerfil brida
Lado mayor conducto desde 160 mm hasta 800 mm 0.6 mm 25 mm
Lado mayor conducto desde 801 mm hasta 1250 mm 0.8 mm 25 mm
Lado mayor conducto desde 1251 mm hasta 1800 mm 1 mm 25 mm

*Dimensiones superiores precisan reforzar los conductos, consulte con nuestro departamento técnico.

570

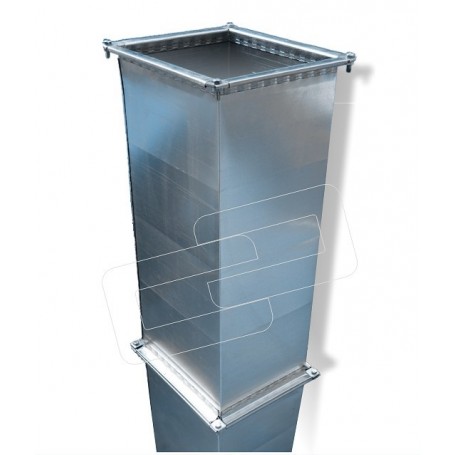

TRAMO RECTO GALVANIZADO | CONAIRE - PIB VENT

Redes de conductos para ventilación PIB VENT de CONAIRE de geometría rectangular

■ Material: Fabricados en acero galvanizado en caliente, calidad DX51D+Z275. Tipo pared simple. Modelo CONAIRE PIB VENT de espesor 0.6, 0.8 y 1 mm según UNE 1505.

■ Tipo de unión: El sistema de unión de entre tramos rectos y figuras es por medio de un Perfil Integrado Brida (PIB) el cual incorpora una junta perimetral adhesivada por una cara, que le confiere al sistema  una estanqueidad  al aire CLASE B2.

■ Certificados y homologaciones: Sistema ensayado en laboratorio homologado para la certificación de la estanqueidad al aire, según norma de ensayo UNE-EN-1366-9, con estanqueidad al aire CLASE B2.


Estanqueidad al aire (Clase: B2) Certificados / Homologaciones

sistema de unión estanca

 -


* Unidad de medida metro cuadrado. (m2)

* Sistema de medición según NORMA:UNE 100716:2012

* La altura máxima de la sección  para conductos premontados es de 500 mm. otras dimensiones consultar.

* Para valoraciones precisas debe facilitarnos planos definitivos de la red de conductos a través de nuestro formulario de contacto Adjuntar documentación

*Valor cantidad en (m2)
