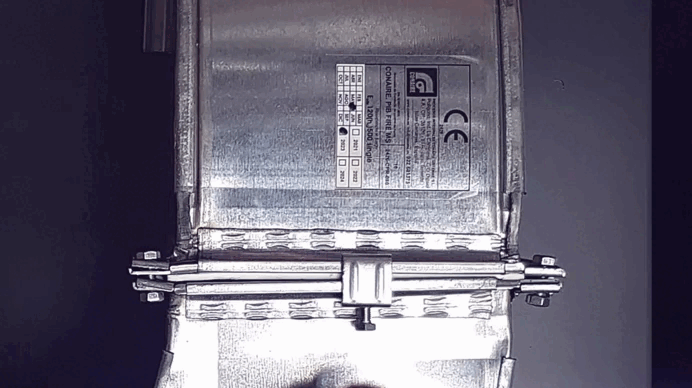

Estanqueidad al aire (Clase: B2) Certificados / Homologaciones
Gracias a que la calidad de las materias primas y el mecanizado CNC en fábrica, así como el ensayo homologado según norma UNE EN 12237, podemos garantizar un grado de estanqueidad CLASE B2,(ATC4) .
NOTA: La altura máxima de la sección para conductos premontados es de 500 mm. otras dimensiones consultar. Espesores desde 0.6, 0.8 y 1 mm
Tabla de espesores recomendados para conductos metálicos sometidos a presión positiva o negativa según norma:
|
Rangos de selección lado mayor | Espesor | Perfil brida |
|---|---|---|
| Lado mayor conducto desde 160 mm hasta 800 mm | 0.6 mm | 25 mm |
| Lado mayor conducto desde 801 mm hasta 1250 mm | 0.8 mm | 25 mm |
| Lado mayor conducto desde 1251 mm hasta 1800 mm | 1 mm | 25 mm |
*Dimensiones superiores precisan reforzar los conductos, consulte con nuestro departamento técnico.

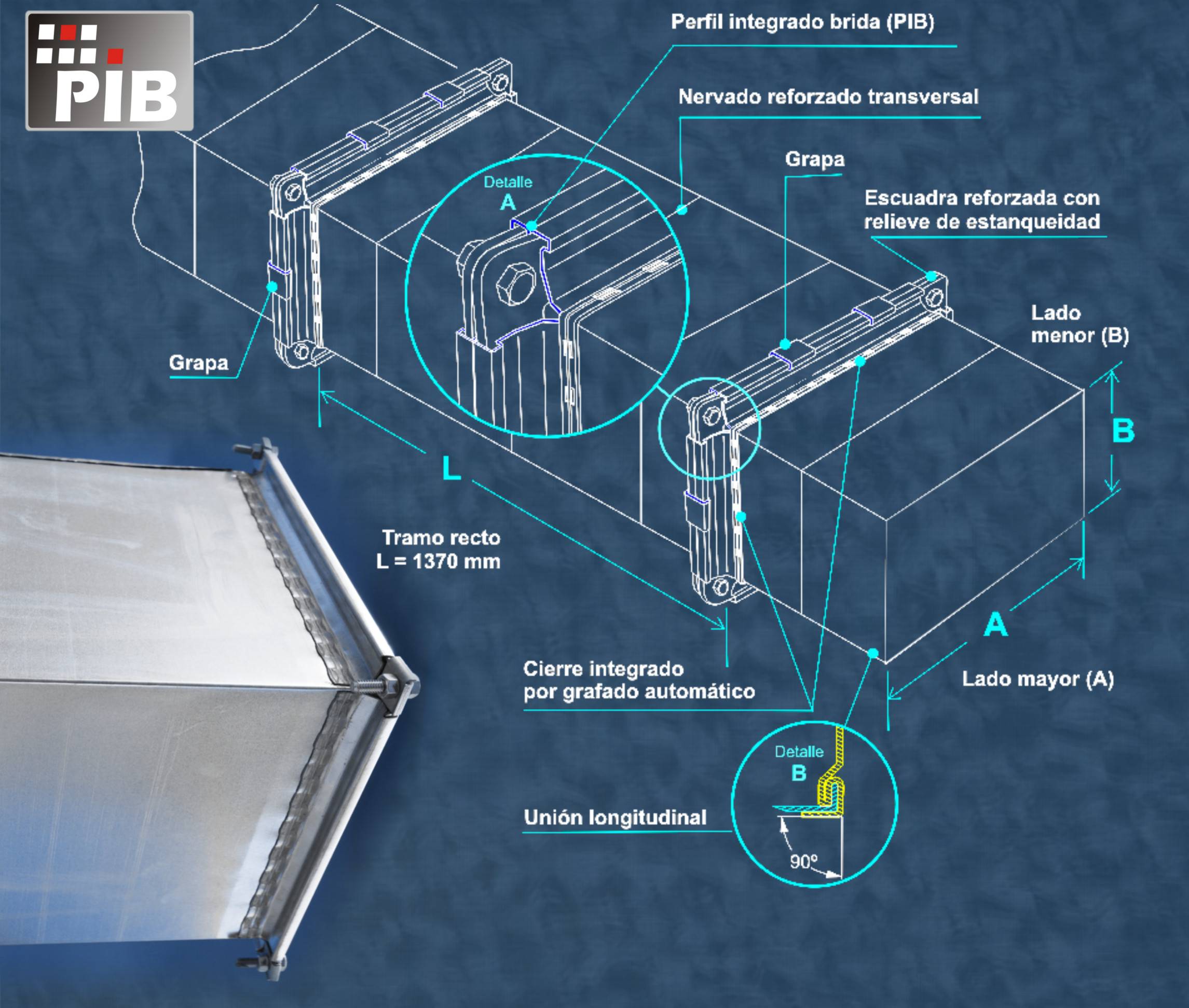

Tabla de dimensiones conductos metálicos extracción monosector:
|
Dimensiones máximas permitidas según Ensayos de resistencia al fuego de instalaciones de servicio. UNE-EN 1366-9:2008. Parte 9: Conductos de extracción de humos de un solo compartimento. |
 |
|---|---|
| Longitud ( A ) | 1250 mm |
| Longitud ( B ) | 1000 mm |
| Altura del perfil | 25 mm |
621

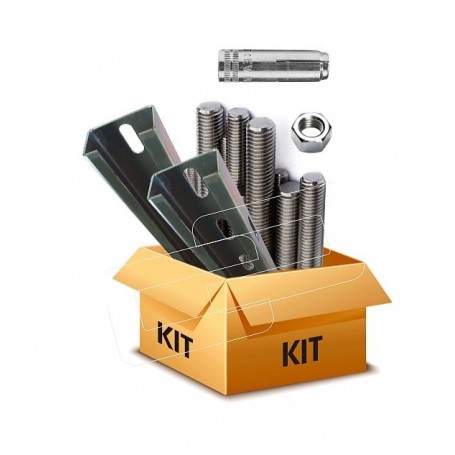

KIT ACCESORIOS MONTAJE | CONAIRE - PIB FIRE
Kit de accesorios CONAIRE PIB FIRE para montaje conductos con dimensión lado mayor entre los siguientes rangos L= 400, L= 700, L= 1.000 y L= 1.250.
■Opciones: Incluye estimación de kits compuestos por carriles, tacos, varillas y tuercas. Las cantidades son aproximadas y podrán incrementarse o decrementarse dependiendo del porcentaje en m2 estimado para figuras respecto a los m2 totales de la obra y de las secciones de los conductos.
|
Kit de montaje PIB FIRE / Ratio m2 | L-400 | L-700 | L-1000 | L-1250 |
|---|---|---|---|---|
| TACO LATÓN ROSCA INTERNA M8 | 1 | 0.80 | 0.60 | 0.50 |
| TUERCA ZINCADA METRICA HEXAGONAL DIN934 M8 | 1 | 0.80 | 0.60 | 0.50 |
| VARILLA ZINCADA ROSCA DIN 975 M8 | 1 | 0.80 | 0.60 | 0.50 |
| CARRIL PERFORADO "U" LDBST 41/21/2.0 L=4m | 0.73 | 0.73 | 0.73 | 0.73 |
PRECIOS PVP.
Disponemos de líneas de descuento para profesionales, háganos llegar su listado de artículos a valorar incorporándolos a un CARRITO como PEDIDO y seleccionando en el proceso de pago " Solicitud de valoración línea descuento"
Abra cuenta y acceda a
líneas de descuento a PROFESIONALES touch_app
Referencia: PIBVENT-KIT-M
