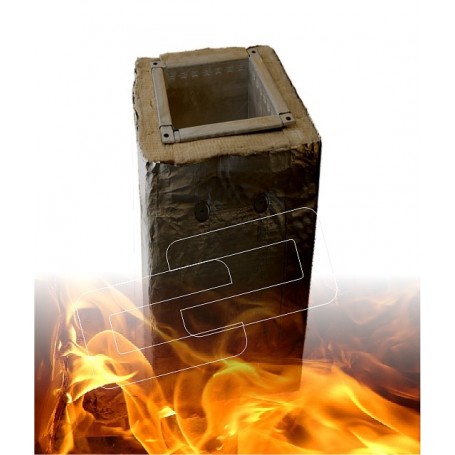

Red de conductos multisector EI15-120
zoom_out_map
chevron_left chevron_right

569

TRAMO RECTO CONDUCTO CONTRA INCENDIOS MULTISECTOR. EI 120 | CONAIRE - PIB FIRE PROTECT. S

Tramo recto conductos metálico contra incendio EI 120 de geometría rectangular fabricado en chapa galvanizada para la ventilación y  extracción de humos, en caso de incendio, de aplicación en redes de conductos de extracción de aire en el multisector. Conductos premontados en fábrica.

■ Material: Conductos CONAIRE PIB FIRE-MS de geometría rectangular, tipo pared simple de acero galvanizado en caliente de 1 mm de espesor, alta calidad DX51D+Z275Aislamiento: lana mineral ULTIMATE PROTECT SLAB 4.0 de espesor 90 mm, fijado por medio de clavos electrosoldados y tornillos helicoidales según directrices del fabricante del aislamiento.

■ Tipo de unión: El sistema de unión de entre tramos rectos y figuras es por medio de un Perfil Integrado Brida (PIB) el cual incorpora una junta perimetral tipo burlete fibrocerámico adhesivado por una cara, que le confiere al sistema  una estanqueidad  al aire CLASE B2.

■ Certificados y homologaciones: CONAIRE PIB FIRE-MS. Sistema ensayado en laboratorio homologado para la resistencia al fuego en el monosector con clasificación E 600/120, según norma UNE EN 13501. Cumple directiva obligatoria según UNE-EN-1210 como producto conforme Unión Europea con marcado CE.

 Multisector. Recubrimiento exterior del conductos CONAIRE PIB FIRE-MS  mediante panel térmico resistente al fuego EI 120. Espesor 90 cm. Referencia: ISOVER Ultimate Protect Slab 4.0. Montaje del aislamiento térmico al conducto en fábrica con mano de obra experta, siguiendo las directrices de instalación del proveedor.

■ Certificados y homologaciones:  Ultimate Protect Slab 4.0. Cumple las exigencias de resistencia al fuego según ensayo EN 13501-1. Resistencia al fuego en conductos metálicos EI 120. Según EN 13501-3,EN 1366-1 y EN 1366-8.Dispone de marcado CE como panel de protección contra el fuego, según ETA 18/0691.

Certificados / Homologaciones

*


* Sistema de medición según NORMA:UNE 10716:2012

* La altura máxima de la sección  para conductos premontados es de 600 mm. Otras dimensiones consultar.

* Para valoraciones precisas debe facilitarnos planos definitivos de la red de conductos a través de nuestro formulario de contacto Adjuntar documentación

*Valor cantidad en (m2)


Referencia: PIBFISAL

PIBFISAL90L4
