Tabla de espesores recomendados para conductos metálicos sometidos a presión positiva o negativa según norma:
|
Rangos de selección lado mayor | Espesor | Perfil brida |
|---|---|---|
| Lado mayor conducto desde 160 mm hasta 800 mm | 0.6 mm | 25 mm |
| Lado mayor conducto desde 801 mm hasta 1250 mm | 0.8 mm | 25 mm |
| Lado mayor conducto desde 1251 mm hasta 1800 mm | 1 mm | 25 mm |
*Dimensiones superiores precisan reforzar los conductos, consulte con nuestro departamento técnico.
576

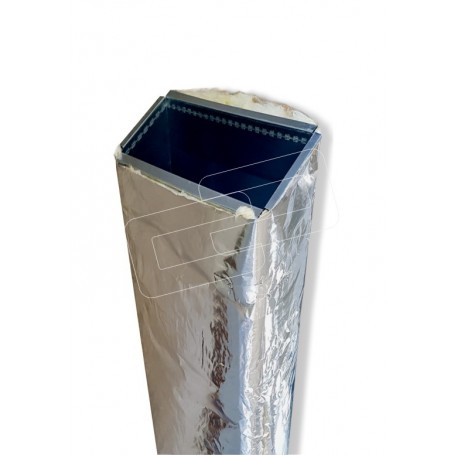

TRAMO RECTO PARA CONDUCTOS RECTANGULARES GALVANIZADOS PARA CLIMATIZACIÓN Y VENTILACIÓN | CONAIRE - PIB EXTRAVER 30
Tramo recto de redes de conductos para ventilación de geometría rectangular. Incorpora en su cara exterior un aislamiento térmico y acústico con manta de lana mineral y acabado en lámina de aluminio reforzada.
■ Material: Fabricados en acero galvanizado en caliente, calidad DX51D+Z275. Tipo pared simple. Modelo CONAIRE PIB EXTRAVER de espesor 0.6, 0.8 y 1 mm según UNE 1505.
■ Tipo de unión: El sistema de unión de entre tramos rectos y figuras es por medio de un Perfil Integrado Brida (PIB) el cual incorpora una junta perimetral adhesivada por una cara, que le confiere al sistema una estanqueidad al aire CLASE B2.
■ Tipo aislamiento:
Para redes que discurren por el exterior lana mineral Iber cover 50 mm, de altas prestaciones térmicas y acústicas. Cumple RITE.
Para redes que discurren por el interior lana mineral Iso air 30 mm, de altas prestaciones térmicas y acústicas. Cumple RITE.
■ Certificados y homologaciones: Sistema ensayado en laboratorio homologado para la certificación de la estanqueidad al aire, según norma de ensayo UNE-EN-1366-9, con estanqueidad al aire CLASE B2.
* Sistema de medición según NORMA:UNE 100716:2012
* La altura máxima de la sección para conductos premontados es de 600 mm. Otras dimensiones consultar.
*Valor cantidad en (m2)
Referencia: PIB-COVER
