Tabla de espesores recomendados para conductos metálicos sometidos a presión positiva o negativa según norma:
|
Rangos de selección lado mayor | Espesor | Perfil brida |
|---|---|---|
| Lado mayor conducto desde 160 mm hasta 800 mm | 0.6 mm | 25 mm |
| Lado mayor conducto desde 801 mm hasta 1250 mm | 0.8 mm | 25 mm |
| Lado mayor conducto desde 1251 mm hasta 1800 mm | 1 mm | 25 mm |
*Dimensiones superiores precisan reforzar los conductos, consulte con nuestro departamento técnico.
636

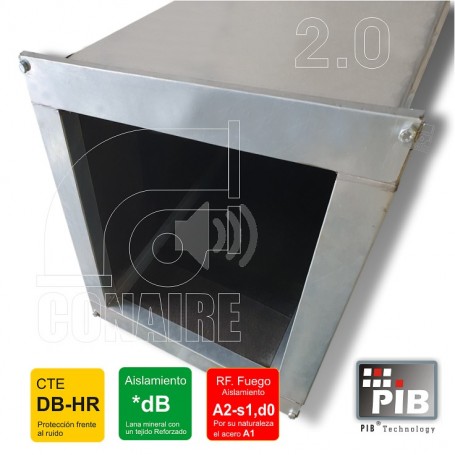

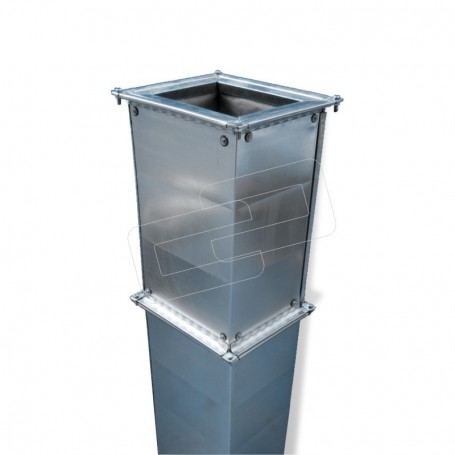

TRAMO RECTO CONDUCTO ACÚSTICO GALVANIZADO PARA CLIMATIZACIÓN | CONAIRE - PIB SONOCLIMA
Redes de conductos de geometría rectangular fabricados en chapa galvanizada, incorpora en su cara interior un aislamiento de lana mineral acabada en su cara expuesta al aire con un tejido NETO de altas prestaciones acústicas y mecánicas. De aplicación en redes de conductos para el transporte de aire en instalaciones con altos niveles de ruido y requieran la atenuación del sonido.
■ Material: Fabricados en acero galvanizado en caliente, calidad DX51D+Z275. Tipo pared simple. CONAIRE Modelo PIB SONOCLIMA de espesores 0.6, 0,8 y 1 mm según UNE 1505
■ Tipo de unión: El sistema de unión de entre tramos rectos y figuras es por medio de un Perfil Integrado Brida (PIB) el cual incorpora una junta perimetral adhesivada por una cara, que le confiere al sistema una estanqueidad al aire CLASE B2.
■ Tipo aislamiento: Aislados interiormente con manta de lana mineral que incorpora un revestimiento neto de altas prestaciones acústicas y mecánicas, de espesor en 40 mm, (25 mm consultar) el sistema de unión del aislamiento a la chapa es por medio de clavos electrosoldados.
* Sistema de medición según NORMA:UNE 100716:2012
* La altura máxima de la sección para conductos premontados es de 600 mm. Otras dimensiones consultar.
*Valor cantidad en (m2)
Referencia: PIBSC
