Tabla de dimensiones conductos metálicos extracción monosector:
|
Dimensiones máximas permitidas según Ensayos de resistencia al fuego de instalaciones de servicio. UNE-EN 1366-9:2008. Parte 9: Conductos de extracción de humos de un solo compartimento. |
 |
|---|---|
| Longitud ( A ) | 1250 mm |
| Longitud ( B ) | 1000 mm |
| Altura del perfil | 25 mm |
620

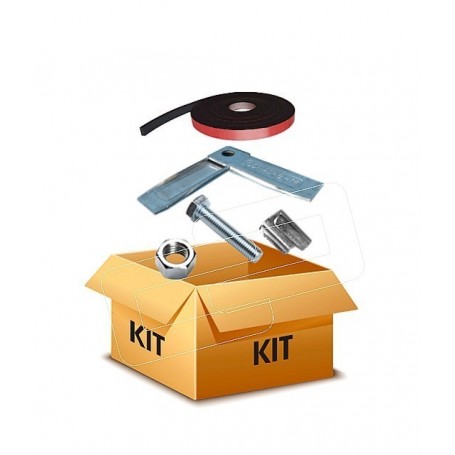

KIT ACCESORIOS PREMONTAJE | CONAIRE - PIB FIRE
Kit de accesorios CONAIRE PIB FIRE para premontaje conductos con dimensión lado mayor entre los siguientes rangos L= 400, L= 700, L= 1.000 y L= 1.250.
■Opciones: Incluye estimación de kits compuestos por escuadras de unión, grapas, junta fibroceramica, tuercas y tornillos. Las cantidades son aproximadas y podrán incrementarse o decrementarse dependiendo del porcentaje en m2 estimado para figuras respecto a los m2 totales de la obra y de las secciones de los conductos. Para el premontaje será necesario adquirir como artículo individual el sellador refractario a aplicar en los puntos de escuadra.
|
Kit de premontaje PIB FIRE / Ratio m2 | L-400 | L-700 | L-1000 | L-1250 |
|---|---|---|---|---|
| ESCUADRA UNIÓN REFORZADA 2P CONAIRE PIB-25 | 5.55 | 3.60 | 2.7 | 2.20 |
| GRAPA CON TORNILLO CONDUCTO CONAIRE MOD. T-25 | 0.20 | 0.70 | 1 | 1.30 |
| JUNTA FIBROCERAMICA L=10m | 0.69 | 0.30 | 0.71 | 0.70 |
| TORNILLO ZINCADO ROSCA METRICA CABEZA HEXAGONAL DIN 933 M8X20 | 2.25 | 0.05 | 1.10 | 0.90 |
| TUERCA ZINCADA METRICA HEXAGONAL DIN 934 M8 | 2.25 | 0.02 | 1.10 | 0.90 |
Referencia:PIBFIRE
