Red de conductos contra incendios monosector PIB FIRE MS
zoom_out_map
chevron_left chevron_right

ESQUEMA DE RED DE EXTRACCIÓN GARAJE-CONAIRE PIB FIRE MS

zoom_in
esquema red de extracción garajes-CONAIRE PIB FIRE MS
ILUSTRACIÓN SISTEMA CONSTRUCTIVO CONDUCTO CONAIRE PIB
Imagen ampliable
zoom_in
detalles-tramo-recto-pib

Tabla de dimensiones conductos metálicos extracción monosector:

Dimensiones máximas permitidas según Ensayos de resistencia al fuego de instalaciones de servicio. UNE-EN 1366-9:2008. Parte 9: Conductos de extracción de humos de un solo compartimento.

Longitud ( A ) 1250 mm
Longitud ( B ) 1000 mm
Altura del perfil 25 mm
*Cualquier configuración con medidas inferiores cumplirán la norma.

573

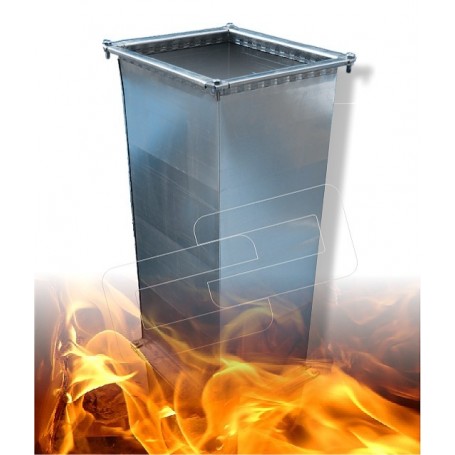

TRAMO RECTO DE CONDUCTOS RECTANGULARES GALVANIZADOS CONTRA INCENDIOS MONOSECTOR. E 600-120 | CONAIRE - PIB FIRE MS

Conductos metálico de geometría rectangular fabricado en chapa galvanizada para la extracción de humos, en caso de incendio, de aplicación en redes de conductos de extracción de aire para los  garajes en el monosector.

Material: Conductos CONAIRE PIB FIRE - MS de geometría rectangular, tipo pared simple de acero galvanizado en caliente de 0,8 mm de espesor, calidad DX51D+Z275.

Tipo de unión: El sistema de unión de entre tramos rectos y figuras es por medio de un Perfil Integrado Brida (PIB) el cual incorpora una junta perimetral tipo burlete fibrocerámico adhesivado por una cara, que le confiere al sistema  una estanqueidad  al aire CLASE B2.

■ Certificados y homologaciones: Sistema ensayado en laboratorio homologado para la resistencia al fuego en el monosector con clasificación E 600-120, según norma UNE EN 13501. Cumple directiva obligatoria según UNE-EN-1210 como producto conforme Unión Europea con marcado CE.

Opciones: Certificado de fabricación, certificados de clasificación de  estanqueidad al aire, certificado resistencia al fuego E600/120 y certificado marcado CE.

Certificación contra incendios monosector


* Sistema de medición según NORMA:UNE 10716:2012

* La altura máxima de la sección  para conductos premontados es de 600 mm. Otras dimensiones consultar.


* Para valoraciones precisas debe facilitarnos planos definitivos de la red de conductos a través de nuestro formulario de contacto Adjuntar documentación.

*Valor cantidad en (m2)


Referencia: PIBFIREMS

PIBFIREMS
