Tabla de espesores recomendados para conductos metálicos sometidos a presión positiva o negativa según norma:
|
Rangos de selección lado mayor | Espesor | Perfil brida |
|---|---|---|
| Lado mayor conducto desde 160 mm hasta 800 mm | 0.6 mm | 25 mm |
| Lado mayor conducto desde 801 mm hasta 1250 mm | 0.8 mm | 25 mm |
| Lado mayor conducto desde 1251 mm hasta 1800 mm | 1 mm | 25 mm |
*Dimensiones superiores precisan reforzar los conductos, consulte con nuestro departamento técnico.
622

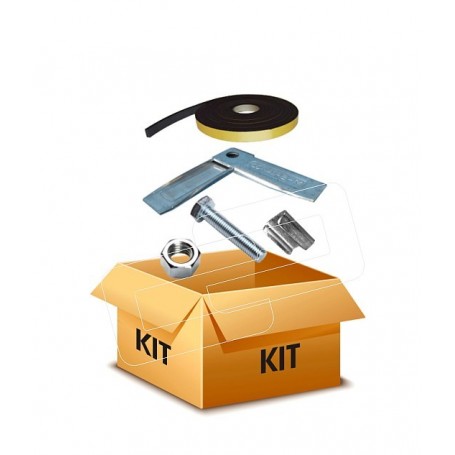

KIT ACCESORIOS PREMONTAJE | CONAIRE - PIB
Kit de accesorios CONAIRE PIB VENT para premontaje de conductos con dimensión lado mayor entre los siguientes rangos L= 400, L= 700 L=1000 y L= 1.250.
■Opciones: Incluye estimación de kits compuestos por escuadras de unión, grapas, junta, tuercas y tornillos. Las cantidades son aproximadas y podrán incrementarse o decrementarse dependiendo del porcentaje en m2 estimado para figuras respecto a los m2 totales de la obra y de las secciones de los conductos. Para el premontaje será necesario adquirir como artículo individual el *sellador a aplicar en los puntos de escuadra.
|
Kit de premontaje PIB / Ratio m2 | L-400 | L-700 | L-1000 | L-1250 |
|---|---|---|---|---|
| ESCUADRA UNIÓN REFORZADA 2P CONAIRE PIB-25 | 5.55 | 3.60 | 2.7 | 2.20 |
| GRAPA CON TORNILLO CONDUCTO CONAIRE MOD. T-25 | 0.20 | 0.70 | 1 | 1.30 |
| JUNTA ADHESIVA EN PE 20X4 ROLLO DE 20m | 0.69 | 0.30 | 0.71 | 0.70 |
| TORNILLO ZINCADO ROSCA METRICA CABEZA HEXAGONAL DIN 933 M8X25 | 2.25 | 0.05 | 1.10 | 0.90 |
| TUERCA ZINCADA METRICA HEXAGONAL DIN 934 M8 | 2.25 | 0.02 | 1.10 | 0.90 |
Referencia: PIB-VENT
