Tabla de espesores recomendados para conductos metálicos sometidos a presión positiva o negativa según norma:
|
Rangos de selección lado mayor | Espesor | Perfil brida |
|---|---|---|
| Lado mayor conducto desde 160 mm hasta 800 mm | 0.6 mm | 25 mm |
| Lado mayor conducto desde 801 mm hasta 1250 mm | 0.8 mm | 25 mm |
| Lado mayor conducto desde 1251 mm hasta 1800 mm | 1 mm | 25 mm |
*Dimensiones superiores precisan reforzar los conductos, consulte con nuestro departamento técnico.
590

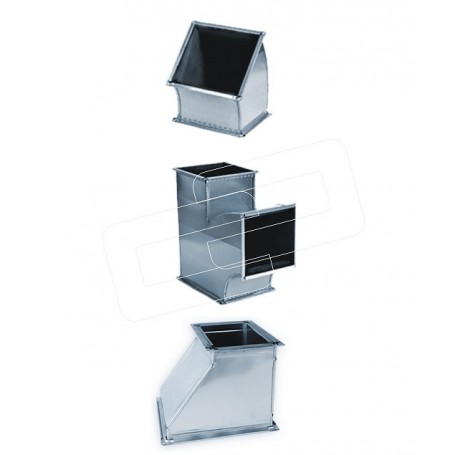

FIGURA GALVANIZADA PARA CLIMATIZACIÓN | CONAIRE - PIB VENT
Figuras para ventilación de geometría rectangular PIB VENT de CONAIRE, de aplicación en las redes de conductos para el transporte de aire en las instalaciones de ventilación y climatización.
■ Material: Fabricados en acero galvanizado en caliente, calidad DX51D+Z275. Tipo pared simple. Modelo CONAIRE PIB VENT de espesor 0.6, 0.8 y 1 mm según UNE 1505.
■ Tipo de unión: El sistema de unión de entre tramos rectos y figuras es por medio de un Perfil Integrado Brida (PIB) el cual incorpora una junta perimetral adhesivada por una cara, que le confiere al sistema una estanqueidad al aire CLASE B2.
■ Certificados y homologaciones: Sistema ensayado en laboratorio homologado para la certificación de la estanqueidad al aire, según norma de ensayo UNE-EN-1366-9, con estanqueidad al aire CLASE B2.
■ Opciones: Incluye parte proporcional estimada en m2 de figuras en un rango desde el 0% al 65% respecto al total de la obra, certificado de fabricación y certificados de clasificación de la estanqueidad al aire.
Estanqueidad al aire (Clase: B2) Certificados / Homologaciones
-
* Unidad de medida metro cuadrado. (m2)
* Sistema de medición según NORMA:UNE 100716:2012
*Valor cantidad en (m2)
Código referencia: PIBVENT-F
